EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊特點:
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊是一種多用途、高性能、高可靠性、操作簡單、通用性強的單路A/D模塊,能對各類稱重傳感器輸出的mV信號進行信號放大、A/D轉換及數字濾波處理,而且內置完整稱重程序,可以獨立構建小型稱重系統,無需編程,夠完成稱重儀表的所有功能(除了顯示功能外),并且可以與計算機、PLC、稱重儀表等HMI設備組成數字稱重系統。稱重模塊廣泛應用與多個領域,包括料斗秤,配料秤,稱重料位,散料秤等,是針對需要進行定值稱重、定值控制行業(如化工、水泥、冶金、建材、糧食等)設計的一款專用稱重模塊。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊預留有擴展口,能夠擴展多路稱重模塊,組成多路稱重系統。且地址可設置,便于與本公司各種功能模塊(如PLC主機,調壓模塊,開關量輸入/輸出模塊,模擬量輸出模塊,顯示模塊,CAN轉接模塊等)級聯,實現客戶特殊功能需求。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊內置部分集成一定的控制端口資源,包括四路開關隔離輸出功能端口,兩路模擬量輸出功能端口(0V~5V)和兩路開關量隔離輸入功能端口,方便小型稱重系統直接應用。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊采用進口高精密測量模數轉換(A/D)芯片,擁有24位分辨率,低噪聲,低溫漂,高線性度,高轉換速率,針對50Hz/60Hz有較強抑制
,采樣數據零延遲等特性。稱重模塊自身采用數字電路與模擬電路全隔離設計,多級硬件濾波與數字濾波,抗干擾能力強,使用穩定可靠。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊為外接稱重傳感器提供高精度5V激勵電源,稱重傳感器輸入電壓范圍-15mV至+15mV??梢詽M足市場上絕大多數稱重傳感器激勵電源需求。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊擁有一組RS485接口,支持modbus - RTU協議,此接口在上位機軟件配合下,用于配置模塊參數(校秤,濾波系數,數字化標定,零點跟蹤,輸入/輸出定義等)。其中EX-1W-2DA(CAN)稱重模塊支持匯川CANLINK協議,在“CAN轉接模塊”(如下圖所示)配合下可以與“匯川品牌PLC主機”進行通信,實現多品牌兼容。
CAN轉接模塊
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊提供可視化控制,每一通道輸入輸出均有LED指示燈顯示;RS485總線也相應提供LED通信指示燈,顯示通信狀態;稱重模塊供電后,同時提供模塊電源指示。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊采用35mm標準導軌安裝,裝卸方便。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊具有防反接、防過壓、瞬間抑制等多重保護。
EX-1W-2DA/EX-1W-2DA(CAN)稱重模塊技術指標:
主機接口資源:
一個RS485接口,支持modbus-
RTU協議(主站/從站),波特率115200bps;
一個2×8針位擴展接口(可擴展公司PLC主機,調壓模塊,開關量輸入/輸出模塊,模擬量輸出模塊,顯示模塊,CAN轉接模塊等;也可以通過此接口兼容“匯川品牌PLC主機”);
一路“四線制稱重傳感器”接口;
四路開關量隔離輸出;
兩路開關量隔離輸入;
兩路模擬量輸出,輸出范圍0V~5V;
一組24V直流輸出端口;
電氣特性:
模塊功耗:≤2W
輸入電源:DC24V
通信指示:RS485通信指示燈
程序指示:提供一個程序運行指示燈
傳感器激勵電壓:5V
測量信號量程: ±15mV
測量分辨率:24位
最高測量轉換速率:120次/秒
溫度漂移系數:≤2ppm/℃
非線性:±0.0015%F·S;
開關量電器特性:
開關量輸入/輸出方式:光電隔離,集電極開路
開關量輸入/輸出最大頻率:10KHz
輸入端接入最大額定電流: 50mA
輸入端接入最大額定電壓: DC24V(默認值,也可支持其它電壓值,請采購前與銷售聯系)
輸出端接入最大額定電流:50mA
輸出端接入最大額定電壓:DC35V
開關量輸入輸出指示:每通道輸入輸出均有紅色LED顯示
模擬量輸出電氣特性:
輸出電壓范圍:0V~5V
輸出最小阻抗:300Ω
其它參數:
尺寸(長×寬×高,單位mm):80mm×70mm×62mm
工作溫度:-20℃~70℃
工作相對濕度:0%~95%(不冷凝)
存貯溫度:-20℃~80℃
存貯相對濕度:0%~95%(不冷凝)
固定方式:標準35mm導軌固定安裝

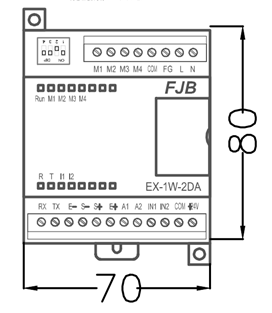

尺寸圖

連線圖
