安瑞信電子 稱重控制專家 安全誠信企業
洛陽市安瑞信電子有限公司

定制化產品解決方案

為你提供一站式稱重整體解決方案


LNX2N-16MT(-2DA)
    發布時間: 2019-02-14 16:55

8輸入8輸出(繼電器輸出)

LNX2N-16MT(-2DA) PLC主機特點:

LNX2N-16MT(-2DA) PLC主機廣泛應用與多個領域,應用案例包括糧食秤,分選秤,多頭秤,料斗秤,配料秤,散料秤等,是針對定值行業設計的一款專用PLC主機。其具備精度高、性能穩定、操作簡單、通用性強等特點。常用于化工、水泥、冶金、建材、糧食等需要進行定值控制、簡單配料、重量分檢、減量控制等場合。

LNX2N-16MT(-2DA) PLC主機兼容三菱FX2n指令集;支持16K步程序存儲;兼容FX2n通信協議 ,modbus - RTU協議,自帶RS232接口,RS485接口,PLC主機專用WiFi模塊接口。內置計量專用指令,編程更加簡便。

LNX2N-16MT(-2DA) PLC主機支持八路晶體管高速輸出端口,兩路模擬量輸出端口,八路開關量隔離輸入。

LNX2N-16MT(-2DA) PLC主機可擴展多路稱重模塊,組成多路稱重系統。內置多種稱重系統算法(組合秤算法,糧食秤算法,分選秤算法,多頭秤算法等),可以用于各種稱重控制系統。能夠與本公司各種特殊功能模塊(如調壓模塊,開關量輸入/輸出模塊,模擬量輸出模塊,顯示模塊等)級聯,實現客戶特殊功能需求。

LNX2N-16MT(-2DA) PLC主機預留有“PLC主機專用WiFi模塊”接口,可以配合此模塊將PLC主機接入到客戶所擁有的WiFi路由或WiFi熱點上,通過WiFi路由或WiFi熱點與遠端服務器建立連接,繼而實現PLC主機連接物聯網的功能。也可以在輔助軟件的配合下,實現無線編程,無線修改代碼,無線調試,無線下載,以及多終端訪問PLC主機等功能。(詳見《PLC主機專用WiFi模塊產品簡介》)

LNX2N-16MT(-2DA) PLC主機接線采用S7-200型可拆卸端子排。裝配時,打開端子排安裝位置的上蓋,在確保模塊上的插針與端子排邊緣的小孔正對后,將端子排向下壓入模塊,端子排即被鎖??;拆卸時,同樣打開端子排安裝位置的上蓋,把螺絲刀插入端子排中央的槽口中,用力下壓,即可撬出端子排。此端子排的應用方便用戶和技術人員現場裝配施工,并能夠為售后服務提供便捷。

LNX2N-16MT(-2DA) PLC主機提供“程序執行”開關功能,在PLC主機頂部有一個搖頭開關,搬動此開關用戶能夠手動關閉或開啟需要執行的PLC主機程序,方便開發人員調試和維護。

LNX2N-16MT(-2DA) PLC主機提供可視化控制,每一通道輸入輸出均有LED指示燈顯示。RS232總線、RS485總線也相應提供LED通信指示燈,顯示通信狀態。

LNX2N-16MT(-2DA) PLC主機采用參數非易失性存儲,斷電后參數仍然保存;且具有防反接、防過壓、瞬間抑制等多重保護。


LNX2N-16MT (-2DA)  PLC主機技術指標:

主機接口資源:

一個RS485接口,支持modbus- RTU協議(主站/從站),波特率115200bps;

一個RS232九針D型插座(母頭)接口,支持FX2n三菱協議,波特率9600bps;

一個USB2.0(母頭)接口,配合 PLC主機專用WiFi模塊使用;

一個2×8針位擴展接口(可擴展公司調壓模塊,開關量輸入/輸出模塊,模擬量輸出模塊,顯示模塊等);

八路晶體管輸出端口,其中六路可作為高速脈沖輸出端口

八路開關量輸入端口,端口采用光電隔離;

兩路模擬量(0-10V)輸出接口,僅針對LNX2N-16MT-2DA型;

一組220V交流輸入端口;

一組24V直流輸出端口;



電源電氣特性:

      交流轉直流電源功率:15W

      主機功耗:7W

      直流輸出24V功率:8W



開關量輸入、輸出電氣特性:

輸入方式:光電隔離,集電極開路

輸入最大頻率:10kHz

接入最大額定電流:50mA

輸入最大額定電壓:DC7V

晶體管輸出方式:漏極開路

晶體管輸出最大電流:3A

晶體管輸出最大電壓:60V

高速脈沖輸出最大頻率:60KHz



開關量輸入輸出指示:每通道輸入輸出均有紅色LED顯示



模擬量輸出電氣特性:

輸出電壓范圍:0V~10V(默認值,如客戶有特殊需求,需要提前與銷售溝通,最高電壓不超過22V

輸出阻抗:300Ω

輸出精度: 2.5mV/AD

接線端子線徑:22AWG~26AWG



PLC主機專用WiFi模塊接口:(詳見《WiFi模塊產品簡介》)



其它參數:

尺寸(長×寬×高,單位mm):90mm×80mm×62mm

程序存儲器:16K

通信指示:RS485通信指示燈,RS232通信指示燈

程序指示:提供一個程序運行指示燈

工作溫度:-20~70

工作相對濕度:0%~95%(不冷凝)

存貯溫度:-20~80

存貯相對濕度:0%~95%(不冷凝)

固定方式:標準35mm導軌固定

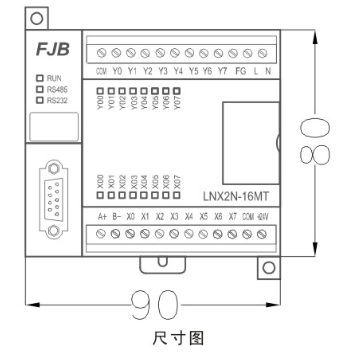

                  接線圖




     產品展示

       Product display

?
